銀紙の組織

 銀紙１号と銀紙３号の組織を観察してみた。
先ずは銀紙１号の600倍。横の画角がちょうど100μｍ。
銀紙1号は系統としては440Cに近い。組織も似ていて共晶炭化物が多い。
10μｍ前後の共晶炭化物がジャリジャリ入っているが、これらはCrによる炭化物が主体なので、必要以上に耐摩耗性がいい訳ではなさそうだ。

銀紙1号の75倍。
クロスロール圧延で鋼材の長手方向は横方向だが、定尺では縦方向の方が長くなる。
クロスロールとはいえメタルフローはあるはずだが、銀紙1号の場合はほとんど判別がつかない。

銀紙3号の600倍。
銀紙1号よりは共晶炭化物は少ない。ATS34に似ている。
銀紙3号は14%Cr,1%Cで、系統としてはATS34に近い。Moが添加されてないだけともいえるかもしれない。

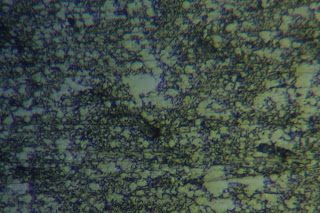

銀紙3号の75倍。
縦方向にメタルフローが見られる。クロスロールでも真四角に圧延している訳でないので、微妙に長手方向に鍛流線が出来る。
問題は鋼材の長手の直角方向に出来る事だ。
フラットバーの場合は長手方向に鍛流線が出来るが、クロスロールの場合それとは90度違くなる。
ブレードの強度としては長手方向の方がいいのかもしれないが、エッジが物を切る時を考えると90度の方向に鍛流線があった方がよさそうだ。
銀紙3号も炭化物の主体はCrによるものだ。ATS34の様にMoがないので耐摩耗性はそれほどでもなさそうだ。おそらくATS34の様に磨いてムラが出る事も少ないと思われる。
